После сборки толкатель кратковременно включают для снятия рабочих параметров. |
|
Во время сборки в подшипники заправляется смазка, порядок сборки обратный порядку разборки. |
|
После укладки обмотки статор пропитывается лаком, и проходит термическую сушку.
Статор после пропитки
Статор после сушки |
|
Перред укладкой катушек необходимо подготовить межфазовую изоляции и верхние изоляционные закладные.

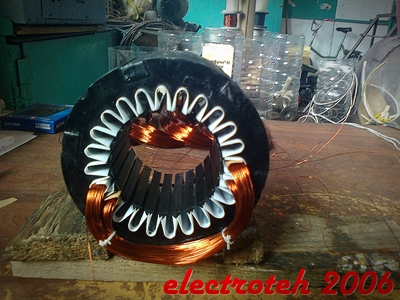

Укладка 1-й катушки
Укладка 2-й катушки
Укладка 3-й катушки

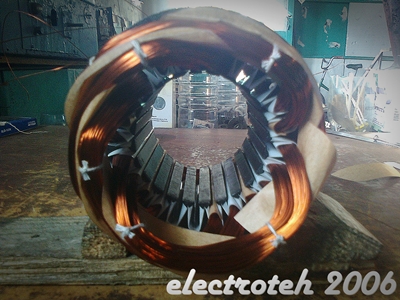

Укладка 4-й катушки

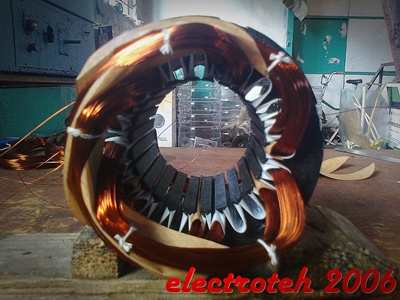

Укладка 5-й катушки

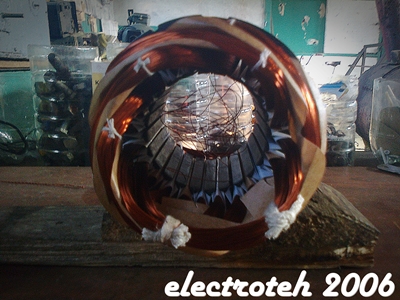

Укладка 6-й катушки |
|
Изготовление и намотка катушек толкателя аналогична с намоткой статорных катушек асинхронных электромоторв. Всего шесть катушек, катушки двухсекционные. |
|

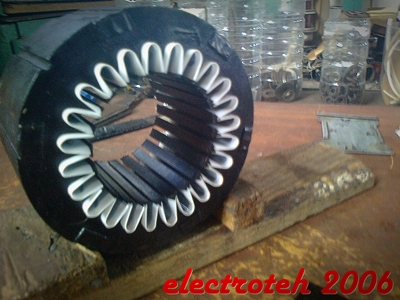

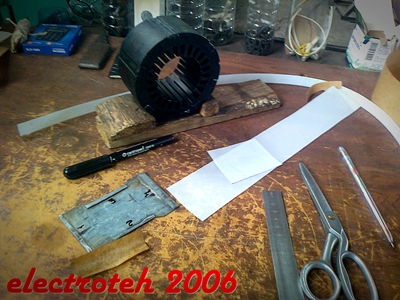

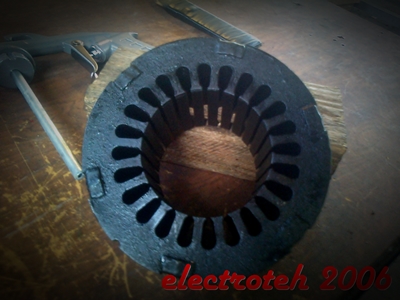

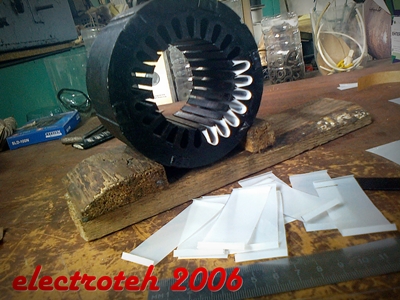

После очистки и промывки электротехнического железа изготавливаются и укладываются в пазы изоляционные гильзы.  Промытый сердечник статора  Подготовка изоляционных материалов В качестве изоляции для гидротолкателей лучше всего подходит изофлекс, так как не впитывает в себя масло.  Укладка гильз в пазы  Загильзованный статор Загильзованный статор, готовый к укладке катушек, подается на стол мастеру-обмотчику. |
|
После дефектовки обмотки и установления места пробоя секции катушек удаляются. Извлечение секций обмотки |
|
При дефектовке определяется состояние подшипниковых узлов, электротехнического железа, ротора и обмотки; устанавливается место пробоя обмотки и возможная причина неисправности. |
|
В большинстве случаев для извлечения статора необходимо выкрутить стопорный винт и нагреть корпус толкателя до 60-70ºС. Как правило, проблем с извлечением статора не бывает. |
|
После разборки детали гидротолкателя промываются моющими эмульсиями под давлением 6-8 bar для удаления масла.
Промывка статора гидротолкателя |
|
Разборка гидротолкателя производится на слесарном участке слесарем-механиком.
Разборка гидротолкателя При разборке большинства гидротолкателей следует быть аккуратным - под крышкой может находится сжатая пружина. На нашем предприятии используются резьбовые съёмники собственного производства, позволяющие безопасно разбирать и легко собирать гидротолкатели. |
|
Первым делом при ремонте гидротолкателей во избежание неприятных эксцесов следует слить масло. Для этого отвинчивается пробка, и толкатель располагается над ёмкостью для отработанного масла на 5-7 минут. После слива масла пробка завинчивается и можно приступить к разборке. |
